Memilih Mode Video Pada C++

Memilih Mode Video Pada C++

     Mode video adalah cara layar monitor menampilkan output, apakah output yang ditampilkan dalam bentuk matriks-matriks teks atau dalam bentuk picture element (pixel). Mode teks sendiri memiliki beberapa mode lain yang dapat dipilih, normalnya mode yang digunakan pada layar monitor masa kini adalah mode teks 25 baris 80 kolom dan mampu menampilkan 16 warna yang berbeda.

     berikut ini table menjelaskan beberapa mode video teks :

Nomer (Heksadesimal)	Mode
00	Hitam-putih, 25 baris, 40 kolom
01	Hitam-putih, 25 baris, 40 kolom
02	16 warna gray text, 25 baris, 80 kolom
03	16 warna, 25 baris, 80 kolom
07	Monochrome, 25 baris, 80 kolom

      Prosedur untuk memilih mode video menggunakan interupsi 10 heksadesimal adalah sebagai berikut ;

 Register AH harus bernilai 0.    Register AL berisi nomor dari mode video yang akan digunakan.

      Berikut ini adalah program untuk memilih mode video 01 heksadesimal (16 warna, 25 baris dan 40 kolom) kemudian mengembalikannya menjadi mode video normal menggunakan fungsi int86.

#include <conio.h>  #include <dos.h>  #include <stdio.h>  #include <stdlib.h>  #define VIDEO_INT 0x10                          // Nomor interupsi 10h  #define UCHAR unsigned char  void setMode(UCHAR mode);                   // Deklarasi fungsi untuk                                                                       // mengubah mode video  int main(void)  {  printf("Hai Ahmad ZakariaTekan ENTER untuk melihat NIM anda...\n");  getch();  setMode(0x01);                                            // Ubah mode video printf("NIM 13161257.\n");                        // Informasi  printf("Tekan ENTER unryuk melihat selengkapnya...");  getch();  setMode(0x03);                                            // Ahmad Zakaria NIM 13161257 printf("Ahmad Zakaria NIM 13161257\n");  getch();  return EXIT_SUCCESS;  }  void setMode(UCHAR mode)  {  union REGS in, out;                      // Deklarasi variabel  in.h.ah = 0x00;                              // Register AH = 0  in.h.al = mode;                              // Register AL = mode  int86(VIDEO_INT, &in, &out);   // Jalankan interupsi  return;   }

      Pada contoh diatas, setiap terjadi pergantian mode video akan selalu menimbulkan efek clear screen. Bagaimana cara menghilangkan efek clear screen ini? Jawabnya adalah dengan menset bit ke-7 pada register AL menjadi 1. Berikut ini adalah contoh yang sama seperti pada contoh di atas namun bit ke-7 pada register AL akan diset menjadi 1 dan menggunakan teknik inline assembly.

      Berikut ini hasil foto codingan contoh di atas ;

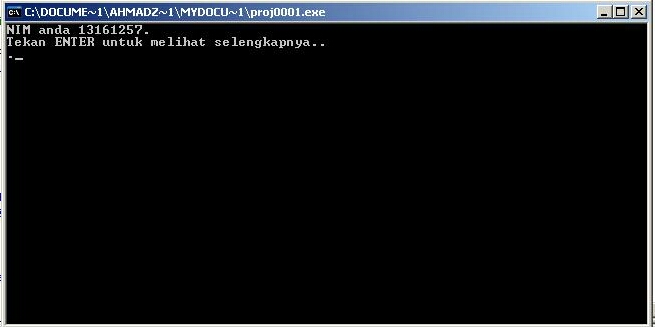

      Dan berikut ini adalah hasil runing codingan contoh di atas :



#include <conio.h> #include <dos.h> #include <stdio.h> #include <stdlib.h> #define VIDEO_INT 0x10                                                    // Nomor interupsi 10h #define UCHAR unsigned char void setMode(UCHAR mode);                                             // Deklarasi fungsi untuk                                                                                                // mengubah mode video int main(void) { printf("Hai Ahmad Zakaria tekan ENTER untuk melihat NIM anda ..!!\n"); getch(); setMode(0x01);                                                                     // Ubah mode video printf("NIM anda adalah 13161257\n");                                      // Informasi printf("Tekan ENTER untuk melihat kelas anda ...!!!"); getch(); setMode(0x03);                                                                     // Kembali ke mode normal printf("Kelas anda adalah 13.2B.37\n"); getch(); return EXIT_SUCCESS; } void setMode(UCHAR mode) { asm mov ah, 0x00;                                                                 // Register AH = 0 asm mov al, mode;                                                                 // Register AL = mode asm or al, 0x70;                                                                      // OR-kan dengan 70 heksadesimal asm int VIDEO_INT;                                                             // Lakukan interupsi return;  }


Berikut ini adalah foto codingan di atas :

Dan berikut ini adalah hasil runningan di atas :

      Kedua contoh program sebelumnya digunakan untuk mengubah mode video. Bagaimana jika kita tidak mengetahui mode video yang sedang digunakan? Jawabnya adalah dengan menjalankan interupsi 10 heksadesimal servis 0f heksadesimal. Setelah interupsi ini dijalankan register AH berisi banyaknya kolom, register AL berisi nomor mode video yang digunakan dan register BH berisi nomor halaman tampilan yang digunakan. Berikut ini adalah contoh programnya ;

#include <conio.h>  #include <dos.h>  #include <stdio.h>  #include <stdlib.h>  #define VIDEO_INT 0x10  void getMode(union REGS *reg);  int main(void)  {  union REGS layar;  getMode(&layar);  printf("Data Mahasiswa\n");  printf("NAMA\t\t: Ahmad Zakaria\n", layar.h.ah);  printf("NIM\t\t: 13161257\n", layar.h.al);  printf("Kelas\t\t: 132B37\n", layar.h.bh);  getch();  return EXIT_SUCCESS;  }  void getMode(union REGS *reg)  {  union REGS *in;  in->h.ah = 0x0f;  int86(VIDEO_INT, in, reg);  return;  }

      Berikut ini foto hasil codingan seperti contoh di atas;

      Dan ini hasil runing codingan seperti contoh di atas :

Sekian dulu yang dapat saya sampaikan kurang lebihnya saya mohon maaf,

Wassallamuallaikum.wr.wb
